FAQ - Zuordnung Weichenadrersse Zimo
Weichendekoder MX82x/MX820x
(letzte
Aktualisierung:
2020-05-30, Impressum)
Info generell: <Tastendruck>;
Es gibt andere Lösungen und
Wege; dies hier stellt nur eine Möglichkeit dar
-
Weichenantrieb LGB 12010 an Dekoder MX8xx
anschliessen;
-
Weichendekoder MX8xx an Zimo MX1 Programierausgang
anschliessen
-
Display grün (oder rot)
-
<E & MAN>
(gleichzeitig) für Zimo-Handgerät in Programmiermodus --> Display
orange
-

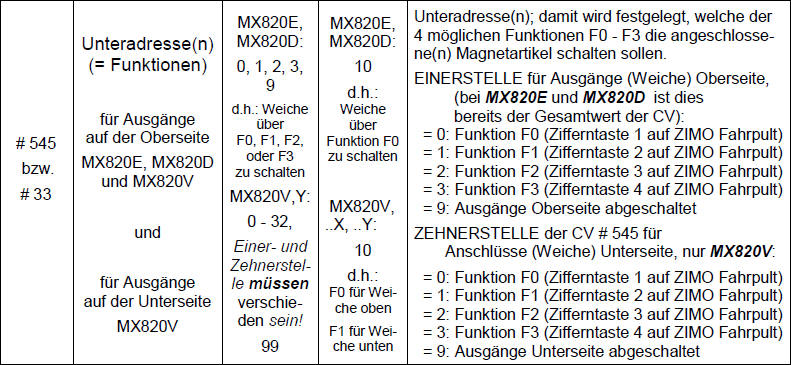

<C> für CV-Vorwahl drücken und <5> <4> <5> für CV
545 eingeben --> Display orange
- <x> Wert für Unteradresse eingeben -->
Display orange
-->
siehe Adressliste unten / siehe auch Handbuch:
Info: gültige Werte beim MX820D sind 1..4
-
<A> für quittieren
-

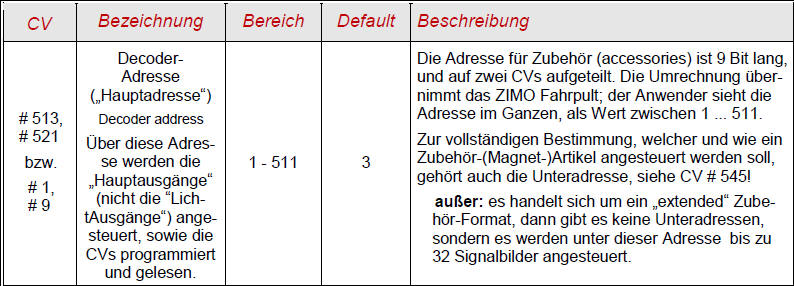

<C> für CV-Vorwahl drücken und <5> <1> <3> für CV
513 eingeben --> Display orange
- <x> Wert für Blockadresse eingeben -->
Display orange
--> siehe auch Handbuch:
Info:
gültige Werte sind beim MX820D 1..512 für Weichenblock 1..512
-
<A> für Quittieren --> Display orange
-
<E> zum verlassen Programmiermodus -->
Display grün oder rot
Beispielliste
DCC-Adresse
Zimo-Fahrpult Zimo-Dekoder (Einzeldekoder)
Weiche / Zubehoer Display/Taste
CV 513 CV545
DCC-Weichendekoder (nach NMRA-DCC) (nach
NMRA-DCC)
(u.a. auch Massoth)
01
1.1
1 0
02
1.2
1 1
03
1.3
1 2
04
1.4
1 3
05
2.1
2 0
06
2.2
2 1
07
2.3
2 2
08
2.4
2 3
09
3.1
3 0
10
3.2
3 1
11
3.3
3 2
12
3.4
3 3
13
4.1
4 0
14
4.2
4 1
15
4.3
4 2
16
4.4
4 3
17
5.1
5 0
18
5.2
5 1
19
5.3
5 2
20
5.4
5 3
21
6.1
6 0
22
6.2
6 1
23
6.3
6 2
24
6.4
6 3
25
7.1
7 0
26
7.2
7 1
27
7.3
7 2
28
7.4
7 3
29
8.1
8 0
30
8.2
8 1
31
8.3
8 2
32
8.4
8 3
33
9.1
9 0
34
9.2
9 1
35
9.3
9 2
36
9.4
9 3
37
10.1
10 0
38
10.2
10 1
39
10.3
10 2
40
10.4
10 3
41
11.1
11 0
42
11.2
11 1
43
11.3
11 2
45
11.4
11 3
46
12.1
11 0
47
12.2
11 1
48
12.3
11 2
49
12.4
11 3
Die Adressen bilden sich immer im
4er Block.
